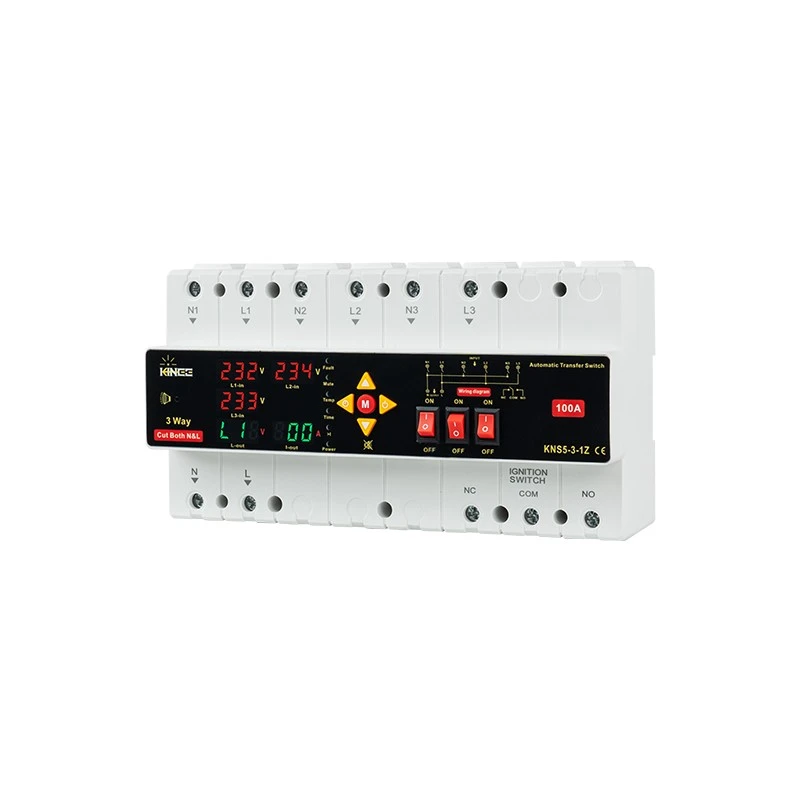

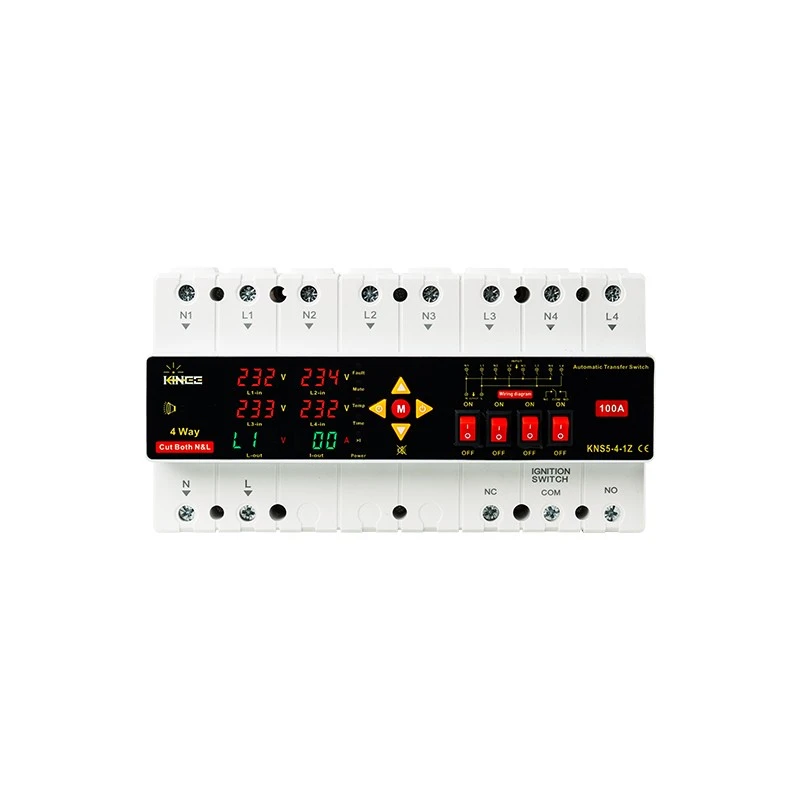

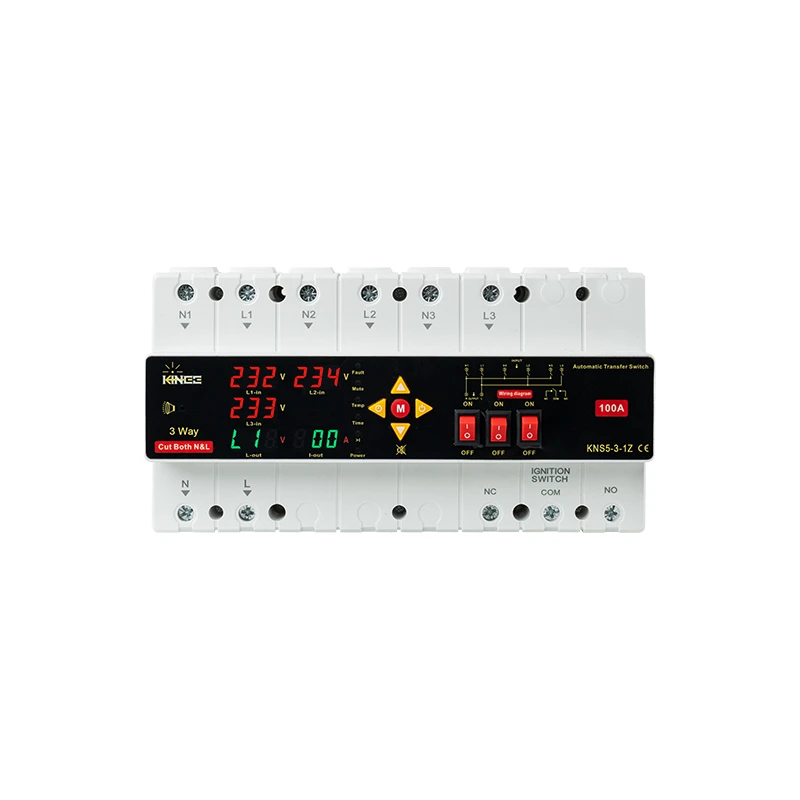

מבוא למוצר

מתג ההעברה האוטומטי תלת-כיווני/4-כיווני, מתאים למקורות חשמל מרובים כגון חשמל, חשמל פוטו וגנרטורים, ותומך בשיטות התקנה DIN-מסילה וגם בקירות-. פונקציות הליבה שלו כוללות: בידוד מוחלט של חוטים ניטרליים וחיים כדי לנתק בבטחה עומסים; תצוגת-זמן אמת של זרם, מתח ופאזה; הגנה מפני מתח יתר, תת-מתח וזרם יתר, עם ספים מתכווננים בהתאם לסביבת השימוש; מעבר אוטומטי או ידני בין מספר מקורות כוח, יחד עם פונקציית בחירת רצף פאזה עדיפות; בנוסף, הוא מציע פונקציית הפעלה/כיבוי מתוזמנת וצליל אזעקת זמזם תקלות.

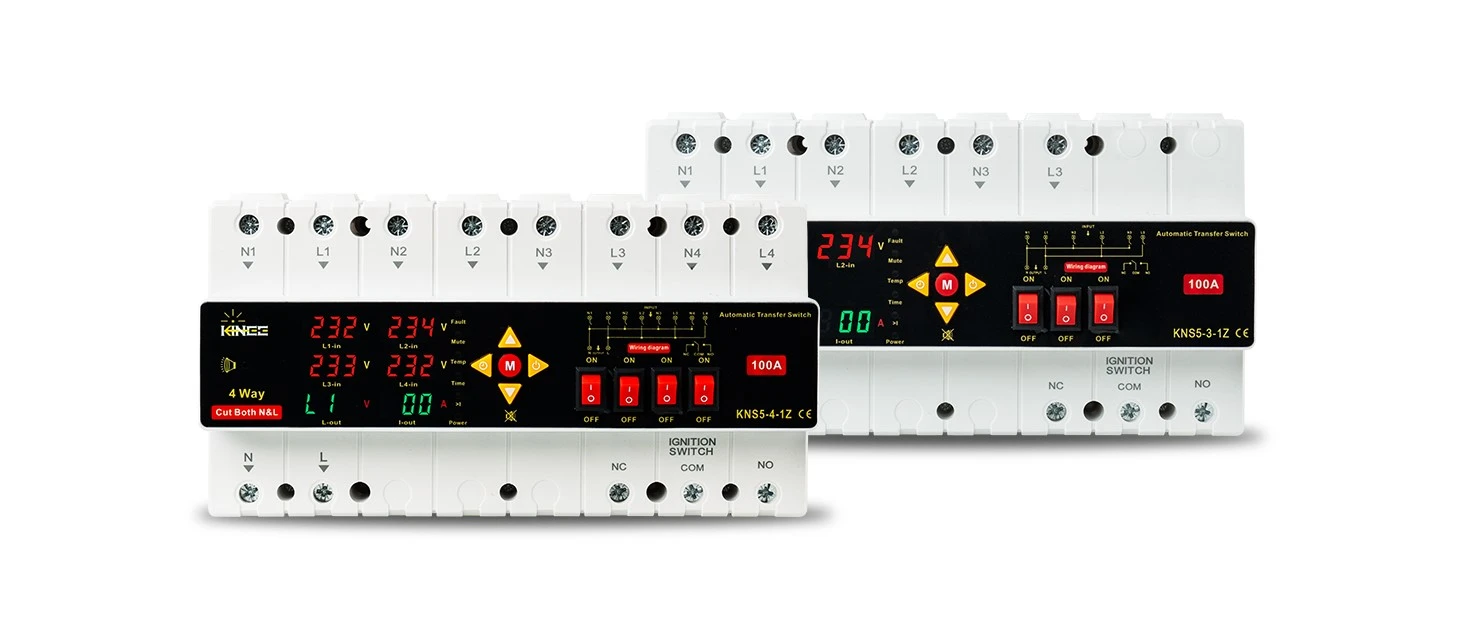

product-1460-636

פרמטרים טכניים

מתח אספקה מדורג	AC 3220V/4220V	חיים מכניים	10⁶
טווח מתח הפעלה	AC 80-300V	מעמד הגנה	IP20
תדר מדורג	40-70 הרץ	דרגת זיהום	3
היסטרזיס	מתח יתר: 5V מתח תת: 5V	גוֹבַה	＜2000m
דיוק מדידה	כיתה 0.5	טמפרטורת הפעלה	-5 מעלות ~40 מעלות
מתח בידוד מדורג	450V	לַחוּת	פחות או שווה ל-50% או 40 מעלות
איש קשר פלט	1NO 1NC	טמפרטורת אחסון	-10 מעלות ~ 55 מעלות
חיים חשמליים	10⁵	גודל המוצר	-

תרחישי יישום טיפוסיים

לֹא.	תרחיש יישום	חיבור / קומפוזיציה	מטרה / יתרון / מקרה שימוש טיפוסי
1	ATS + PLC (תעשייה/הנדסה)	מגע יבש ATS → כניסת PLC DI; PLC מספק 24V	PLC מתעד הפסקות חשמל ותזמון העברה, מתאם התקנים אחרים (מנועים, מאווררים, אזעקות); חובה עבור מפעלים ואוטומציה
2	ATS + בקר גנרטור	כוח השירות נכשל → העברות ATS + מגע יבש נסגר → הגנרטור מתחיל	איתות בטוח, ללא נזק ללוח הבקרה; היגיון נפוץ מאוד
3	ATS + נורית אזעקה / חיווי	מגע יבש ← אזעקה קולית/חזותית או נורית חיווי	פרויקטים בעלות נמוכה; תרחישים אופייניים: חדרי ציוד, חדרי משאבות, חשמל חקלאי
4	ATS + אינוורטר / מערכת אחסון אנרגיה	מגע יבש מאותת על מצב מקור הכוח	קובע אם מותר במקביל לרשת, מונע פעולה מקבילה לא מכוונת; פופולרי בקרב לקוחות אנרגיה חדשים
5	ניטור מרחוק / BMS / EMS	מגע יבש → מודול רכישת נתונים → העלאה לפלטפורמה	תקן לפרויקטים בחו"ל, מאפשר ניטור מרחוק
